橡膠襯在球磨機里襯上的應用

里襯是球磨機的不可缺少的結構之一，它可有效保護機體免受傷害，來延長整機的壽命。因此，里襯的材質很重要，必須選擇耐磨性較好的材質才能在延長機體壽命的同時也能延長自身的壽命。目前普遍采用的球磨機里襯為石襯，但它耐磨性并不高，即使做加厚處理，仍需每年停機更換一次，耗時耗力又耗財。紅星機器著手里襯的研發，最終研發一款橡膠襯，經在球磨機上測試應用，非常穩定。

一、橡膠襯球磨機主體結構

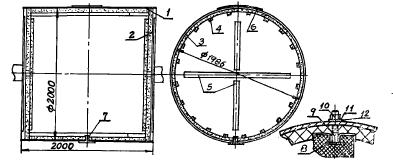

橡膠襯球磨機主體結構見下圖。球磨機的兩端面是用四塊扇形厚40毫米的橡膠板由中間壓條固定。壓條底部鑲有T形鋼壓板，壓板上焊有螺栓。球磨機殼體和橡膠襯是用T形鋼壓板、壓墊及螺母來連接的，橡膠襯借助螺栓、螺母與球磨機殼體擰成一體。裝料口的壓蓋也是用橡膠襯，底板壓條等組成，出料口用橡膠塞固定。

二、橡膠襯球磨機使用情況

1、效率。球磨機鑲石襯時容積為3.8米³，改用橡膠襯后容積為4.6米³。該機轉速為23轉/分。石襯球磨機的料:水:球石=1.2:1:1.7，球磨時間為4.5小時，改用橡膠襯后球磨時間則為6.5小時；如料:水:球石=1.2:1:2.2，則橡膠襯的球磨時間為5.5小時。

2、磨損情況。這里測定了某廠使用的橡膠襯球磨機投產三年的磨損情況，三年時間內累計運轉25920小時，共磨料漿7920噸，每年同一時間段測定一次，磨損情況為：壓條在球磨前高度為78毫米，每年的檢查高度分別為73毫米、69毫米和65毫米。底板在球磨前高度為65毫米，每年的檢查高度分別為63.5毫米、62.5毫米和61.5毫米。

3、槳料分析。橡膠襯球磨機是否會影響電瓷漿料性能呢?經分析表明比石襯的還好些。分析結果見下表。

三、結論

有上述使用情況分析，可得出以下幾點結論：

1、由于橡膠耐磨性強，所以膠襯使用壽命長，每更換一次至少可以使用十年以上。同時更換橡膠襯比更換石襯可節約時間150～230天。

2、橡膠襯比石襯薄，球磨機有效容積增加，裝料量增大15%。

3、橡膠襯重1.1噸，而石襯竟達6.2噸，有助于設備的啟動。球磨機端蓋上的大小齒輪、軸、軸瓦等磨損情況較石襯小，延長了設備維修間隔時間。

4、安裝方便，勞動強度低，鑲橡膠襯時沒有粉塵，運行時噪音小。

5、從經濟效果來看，一臺球磨機的石襯經費1200元，用10～12個月的時間；換橡膠襯為8250元，至少可用十年，總的費用下降。

可見，橡膠襯能夠與球磨機匹配，較傳統的石襯優點多多，值得推廣。目前，球磨機采用橡膠襯為紅星機器研發，如果您對此款設備感興趣，歡迎蒞臨考察，咨詢熱線：0371-67772626。
